不同的高效液相泵配置的优缺点

简要介绍不同类型的高效液相色谱法泵在我们公司的模块7中提供高效液相色谱自由课程. 高效液相色谱泵应能提供无脉冲且不受柱背压波动影响的流动相恒定流量。

现代HPLC系统基于往复泵设计。本文讨论了这种高效液相色谱泵设计的优缺点。

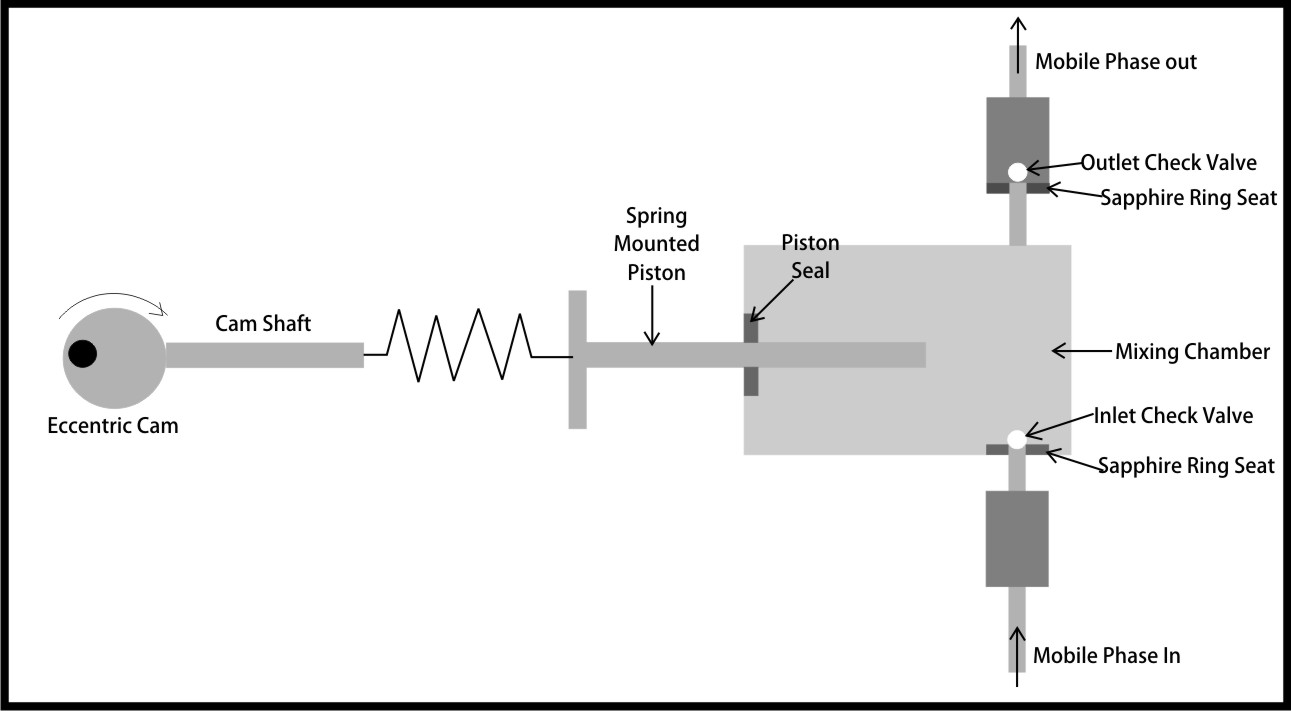

电机驱动偏心凸轮带动弹簧式活塞进出动相混合室。在前进冲程中，进口止回阀停在进口上，从而阻止回流，并通过提升出口止回阀将收集的液体从出口排出。每个活塞循环重复同样的过程。泵送速率可以通过控制凸轮旋转的速度来调整。

优势

• 简单的设计降低了维护成本。

缺点

• 在填充周期中，从腔室流出的流体会间歇性地停止，这导致周期性的压力脉冲，从而导致噪声基线。

双活塞往复泵

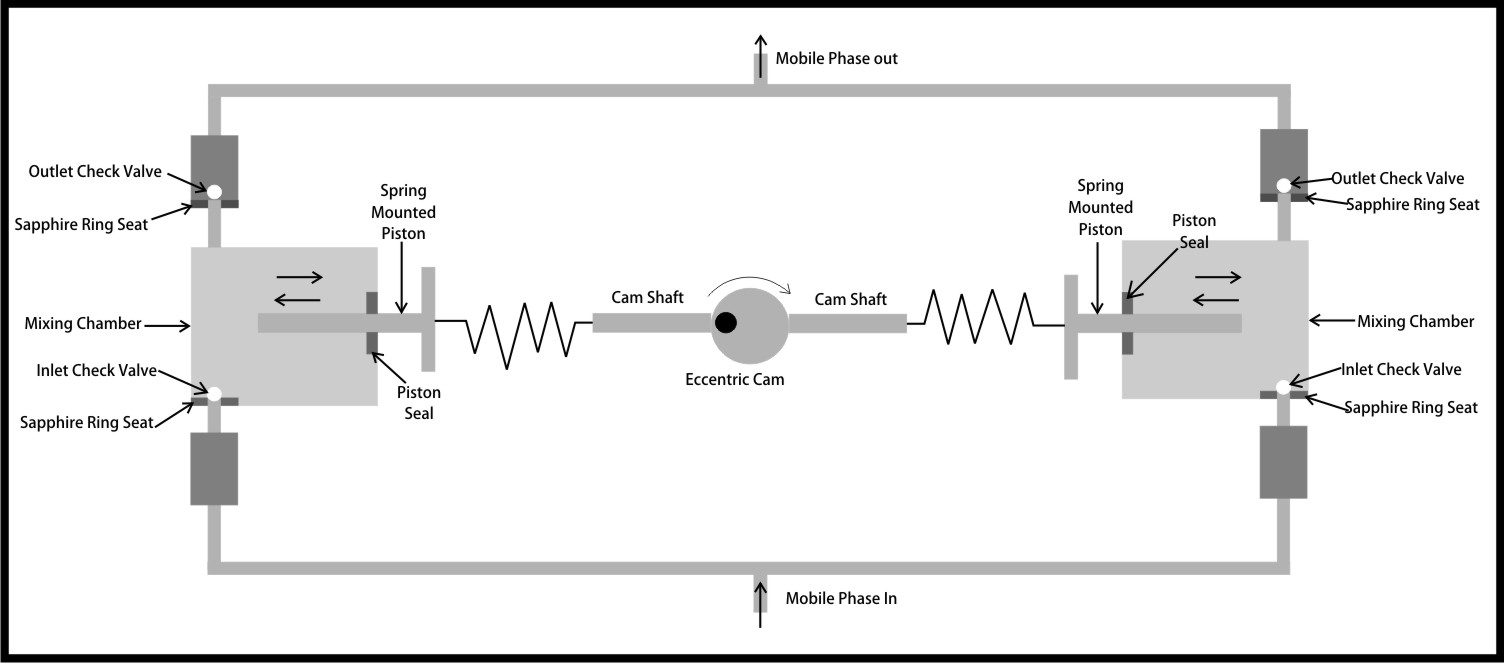

压力脉冲很容易克服使用双活塞高效液相泵，其中包括泵头操作180°的相位，这导致不间断的流动相在恒定的压力。

两个腔体由一个普通偏心凸轮的单个电机控制。这一通用电机允许一个活塞交付，而另一个是填充另一个腔，反之亦然。因此，脉动在很大程度上被消除了。

优势

• 流动相无压力脉冲输送

缺点

• 更多的活动部件
• HPLC泵的运行可靠性取决于流动相、样品的牢固度和每个周期中所有四个止回阀的正常运行。
• 高效液相色谱泵的故障可能是由于止回阀、活塞和活塞密封的故障造成的。

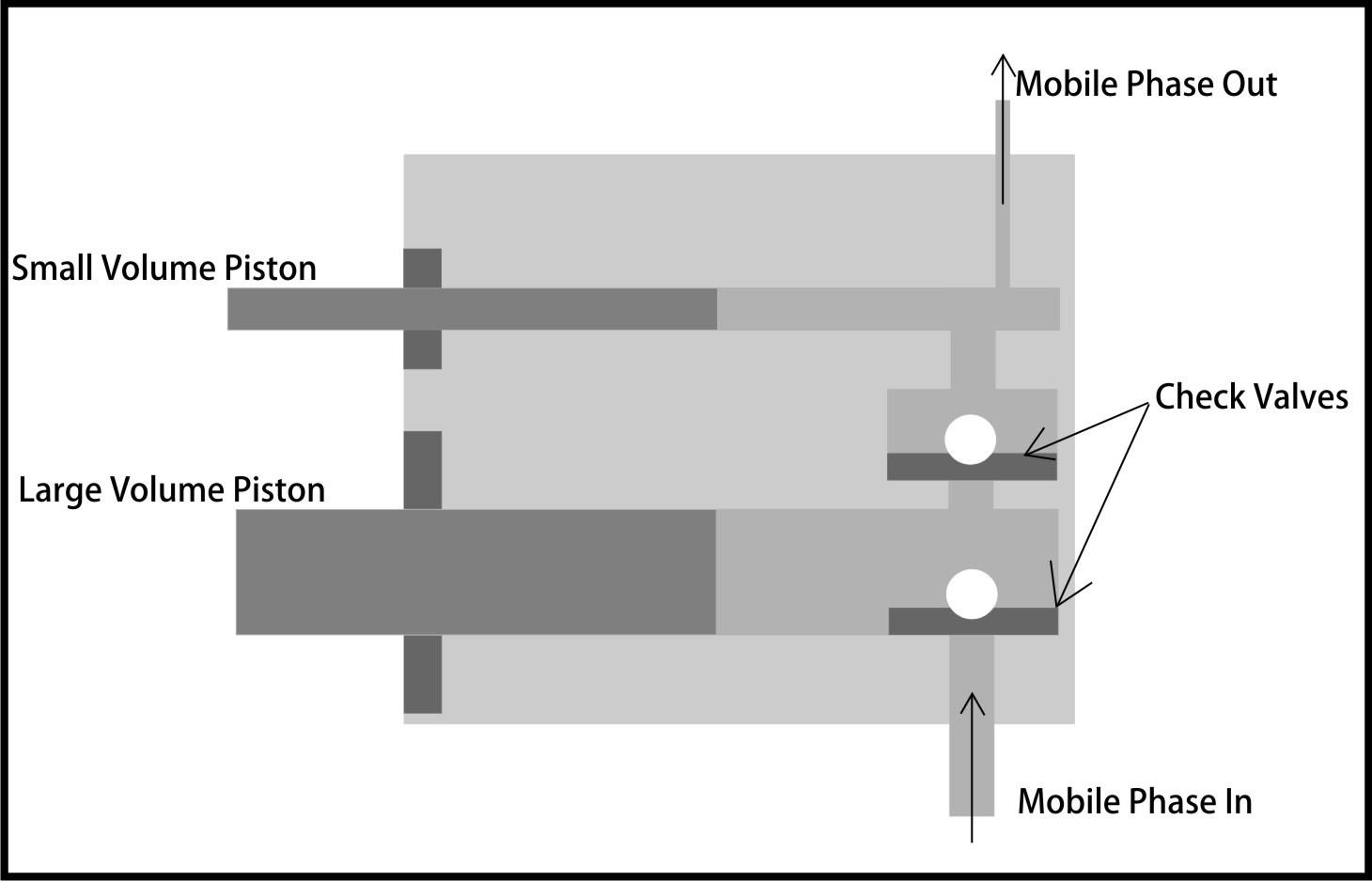

小体积活塞和大体积活塞运行180°反相。较大的活塞吸收流动相，较小的活塞将流动相推出。当活塞改变方向时，大活塞同时填充小腔并将洗脱液分配到高效液相色谱系统中。

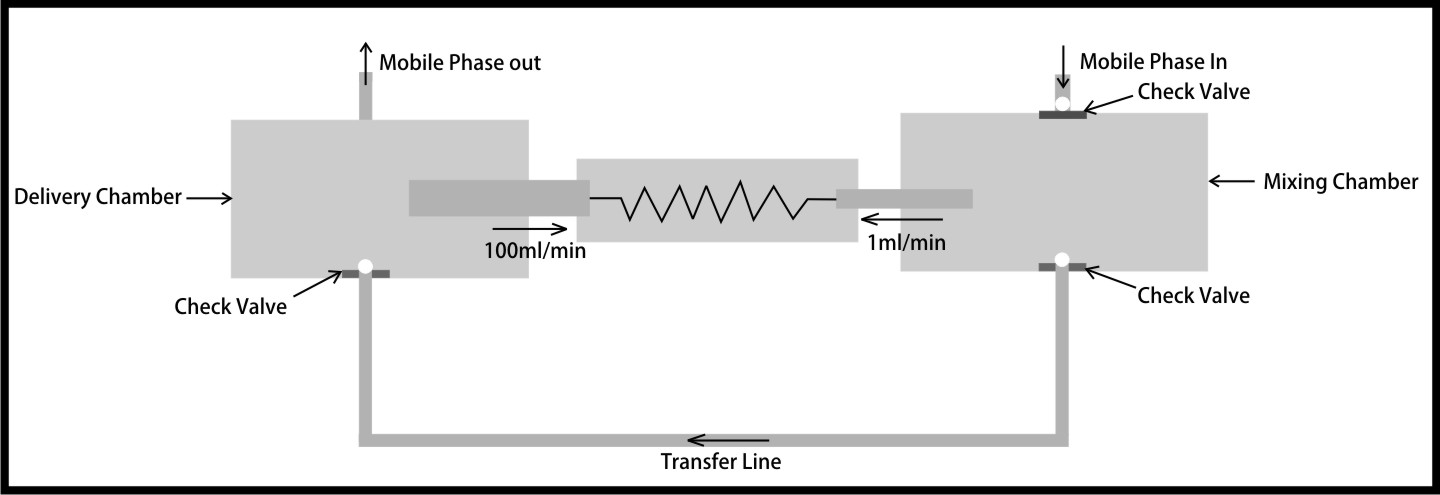

双活塞(不同活塞速度)- 3个止回阀

这种布置基于相同容积活塞的不同速度。混合室内流动相的吸入速度较低（约1mL/min），但输送活塞通过输送线的输送速度较高（如100ml/min）。由于输送室内的高湍流，这提供了溶剂混合的高效率。

优势

• 消除输出腔内的空化和气泡
• 由于止回阀壁的配置防止了在输出冲程期间的回流，因此流量的重现性。

我们已经看到，所有HPLC制造商的共同目标是开发能够在没有任何压力脉动的情况下以一致的流速输送流动相的泵。

希望你觉得这篇文章内容丰富。请分享您的意见和经验。
